해양 Cast Iron 게이트 밸브 JIS F7364 10K
설계 표준: JIS F7364-1996
시험 표준: JIS 7400-1996
수압 시험 압력: 몸 2.1Mpa, 좌석-1.54Mpa
JIS B2220 - 10K에 따른 플랜지 크기
주요 자료:
몸체: FC200 (공금)
카본: FC200 (공금)
디스크: 청동 (BC6) 또는 SCS2 (2Cr13)
좌석: 청동 (BC6) 또는 SCS2 (2Cr13)
줄기: 구리 (C3771BD) 또는 SUS403
가스켓: 비아스베스트
포장샘: 청동 (BC6) 또는 SCS2 ((2Cr13)
손바퀴: FC200 (공금)
해양 Cast Iron 게이트 밸브 JIS F7364 10K
크기:DN50-DN400
|
크기 |
L |
플랜지 다이아몬드 |
피치 (C) |
구멍 (nxh) |
t |
H |
무게 |
|
50 |
200 |
155 |
120 |
4~19 |
20 |
300 |
19.4 |
|
65 |
220 |
175 |
140 |
4~19 |
22 |
350 |
27.6 |
|
80 |
230 |
185 |
150 |
8~19 |
22 |
400 |
33 |
|
100 |
250 |
210 |
175 |
8~19 |
24 |
450 |
45.8 |
|
125 |
270 |
250 |
210 |
8-23 |
24 |
520 |
65.9 |
|
150 |
290 |
280 |
240 |
8-23 |
26 |
580 |
86 |
|
200 |
320 |
330 |
290 |
12-23 |
26 |
700 |
136 |
|
250 |
380 |
400 |
355 |
12-25 |
30 |
840 |
230 |
|
300 |
440 |
445 |
400 |
16-25 |
32 |
960 |
331 |
|
350 |
500 |
490 |
445 |
16-25 |
34 |
1050 |
433 |
|
400 |
590 |
560 |
510 |
16-27 |
36 |
1150 |
597 |

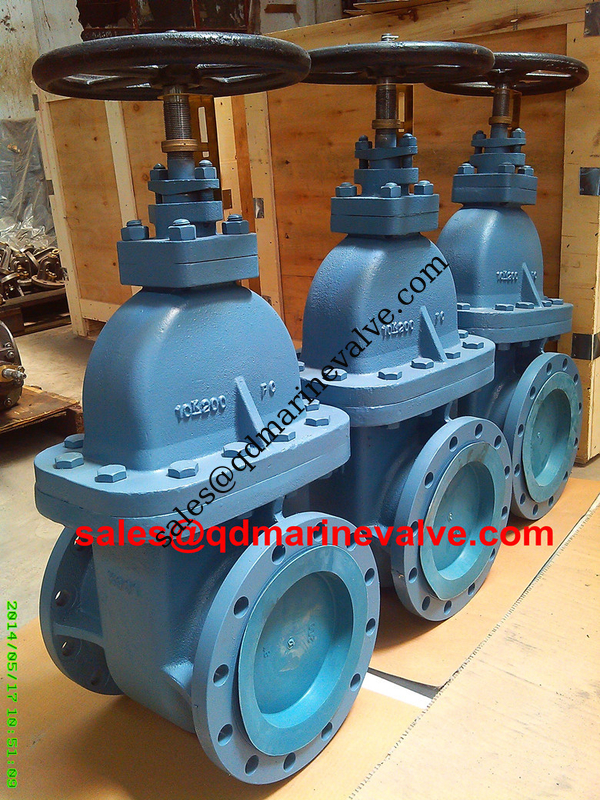

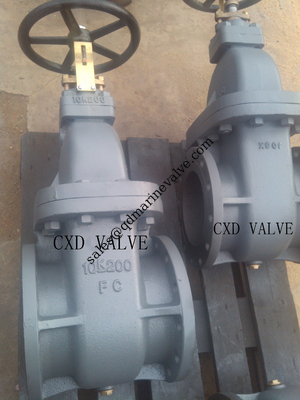

JIS F7364 철근 게이트 밸브 10K200A에 대한 그림
 |
|
|
|
연락처: 에릭 Xu 0086-13730959311
|
