플랜지 끝만 10k cast iron os & y 게이트 밸브산업성 STD.
JIS 상승 게이트 밸브, OS & Y, 플랜지 끝.
이 제품은 한국, 일본, 인도네시아 시장에서 아주 잘 팔립니다!
10K 클래스
몸체/보네트: 주사철
DISC:유연 철
좌석 반지:무화강/황제
| 펌프 밸브 10K | |||||||
| 적용 | |||||||
| 1 | JIS-10K에 따른 설계 | ||||||
| 2 | JIS B2212에 대한 플랜지 끝면 | ||||||
| 테스트 | |||||||
| 작업 압력 | 10K | ||||||
| 껍질 압력 | 21.1kg/cm2 | ||||||
| 좌석 압력 | 150.0kg/cm2 | ||||||
| 주요 부품 및 재료 | |||||||
| 번호 | 부분 이름 | 소재 | |||||
| 1 | 몸체 | 금속 | |||||
| 2 | 좌석 반지 | 스테인레스 스틸/황제 | |||||
| 3 | 디스크 | WCB/유연철 | |||||
| 4 | 줄기 | 스테인리스 스틸 | |||||
| 5 | 견과류 | 철강 | |||||
| 6 | 가스켓 | 그래피트 | |||||
| 7 | 볼트 | 철강 | |||||
| 8 | 모트 | 금속 | |||||
| 9 | 포장 | 그래피트 | |||||
| 10 | 볼트 | 철강 | |||||
| 주요 차원 | |||||||
| DN | L | D | D1 | b | n-d | H | H1 |
| 40 | 165 | 140 | 105 | 17 | 4-φ19 | 275 | 322 |
| 50 | 180 | 155 | 120.7 | 15.9 | 4-φ19 | 318 | 375 |
| 65 | 190 | 175 | 139.5 | 17.5 | 4-φ19 | 338 | 408 |
| 80 | 200 | 185 | 152.5 | 19.1 | 4-φ19 | 353 | 442 |
| 100 | 230 | 210 | 190.5 | 23.9 | 8-φ19 | 433 | 545 |
| 125 | 250 | 250 | 216 | 23.9 | 8-φ22 | 516 | 656 |
| 150 | 270 | 280 | 241.5 | 25.4 | 8-φ22 | 603 | 770 |
| 200 | 290 | 330 | 298.5 | 28.6 | 8-φ22 | 737 | 959 |
| 250 | 330 | 400 | 362 | 30.2 | 12-φ25 | 979 | 1255 |
| 300 | 350 | 445 | 432 | 31.8 | 12-φ25 | 1115 | 1443 |

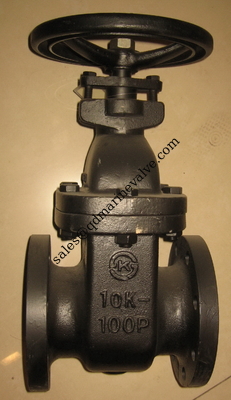

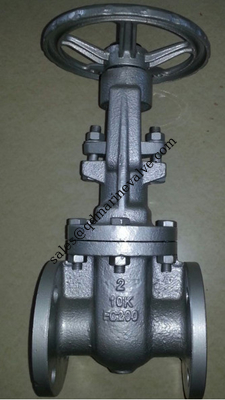

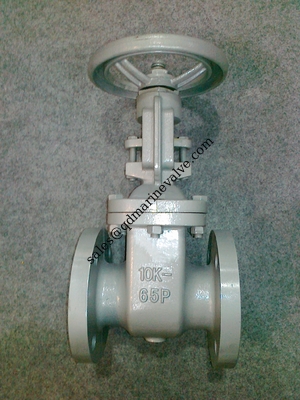

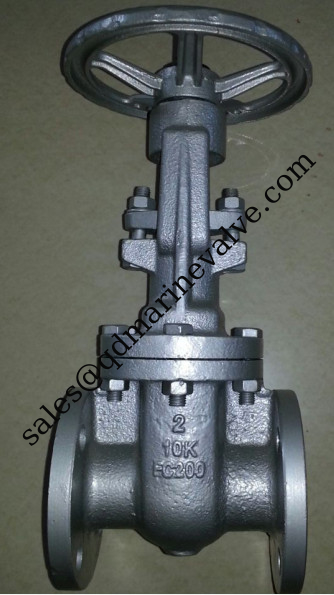

단지 10k cast 철 OS & y 게이트 밸브에 대한 그림
