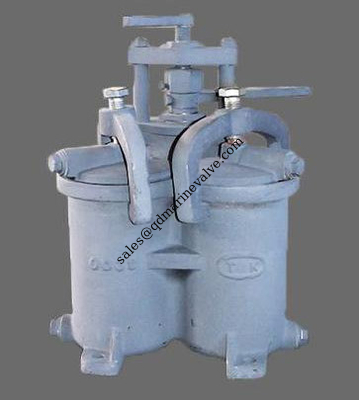

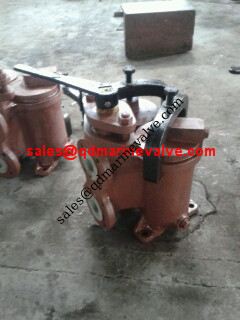

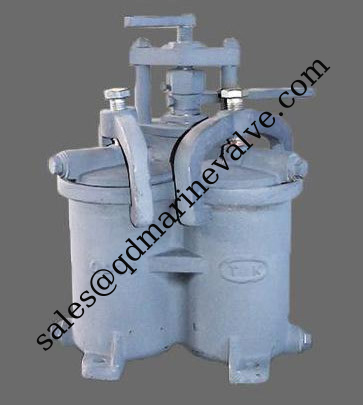

JIS F7224 작은 듀플렉스 오일 스테인러 중국 제조업체
JIS F7224 듀플렉스 오일 스트링
1.JIS F 7203/7208/7209/7224/7121 표준
2압력 5K 10K
3재료: FC200
4빨리 대답해
JIS F 7224 해양 듀플렉스 오일 세척기:
1표준: JIS F 7203/7208/7209/7224/7121
2압력: 5K, 10K
3재료: FC200
4공정: 모래 발사
5- 폼을 다 냈어
6- 엄격한 공기 압력 테스트.
7- 사양이 완전하네
해양 세척기 종류:
1) 해양용 단순 오일 필러: JIS F 7209 표준.
2) 해상 듀플렉스 오일 세팅기 ((H형): JIS F 7208 표준
3) 해양용 작은 크기의 듀플렉스 오일 필러: JIS F 7224 표준.
4) 해양 캔 물 필터: JIS F 7121 표준.
5) 해양 진흙 상자: JIS F 7203 표준.
필터 사양:
압력: 5K 10K
2) 표준: JIS 표준 (완전 폼과 함께).
3).DN:20A-300A
4) 사용: 조선소.
5) 매개체: 물, 석유, 기타
JIS 해상 세척기 유형:
1) 해양용 단순 오일 필러: JIS F 7209 표준.
2) 해상 듀플렉스 오일 세팅기 ((H형): JIS F 7208 표준
3) 해양용 작은 크기의 듀플렉스 오일 필러: JIS F 7224 표준.
4) 해양 캔 물 필터: JIS F 7121 표준.
5) 해양 진흙 상자: JIS F 7203 표준.
필터 사양:
JIS F 7208 ((H 타입)
| 크기 | 단위 무게/kg | 크기 | 단위 무게/kg |
| 20A | 21.40 | 50A | 52.10 |
| 25A | 21.40 | 65A | 86.50 |
| 32A | 35.60 | 80A | 122.00 |
| 40A | 35.60 | 100A | 197.00 |
JIS F 7224 (U 타입)
| 크기 | 단위 무게/kg | 크기 | 단위 무게/kg |
| 20A | 16.00 | 50A | 74.10 |
| 25A | 16.00 | 65A | 115.00 |
| 32A | 34.50 | 80A | 172.00 |
| 40A | 34.50 | 100A | 243.40 |
JIS F7224 C.I. 작은 듀플렉스 오일 스테인러
크기 [단위: mm]
| 크기 | Fd | FD | FC | n-th | t | L | L1 | H |
| 5K 25A | 25 | 78 | 75 | 4-M10 | 14 | 196 | 167 | 250 |
| 5K 32A | 32 | 95 | 90 | 4-M12 | 16 | 246 | 211 | 295 |
| 5K 40A | 40 | 120 | 95 | 4-M12 | 16 | 280 | 241 | 330 |
소재
| - 아니 | 구성 요소 | 소재 |
| 1 | 몸체 | 금속 |
| 2 | 표면 | 금속 |
| 3 | 콕 플러그 | 금속 |
| 4 | 손잡이 | 강철/무화강 |
| 5 | 필터 실린더 | 강철/무화강 |
| 6 | 스트레이너 핸들 | 철강 |
| 7 | 멍에 를 덮고 | 유연 철/철 |
| 8 | 유크 볼트 | 철강 |
| 9 | 공기를 닦는 닭 | 금속 |
| 10 | 배수 플러그 | 금속 |
| 11 | 오 링 | 고무 |
시험 압력 (MPa)
| 등급 | JIS 5K |
| 수직 압축 시험 (Shell) | 0.58 |
| 수직 압축 시험 (Cock) | 0.43 |
