제품 상세 정보:
결제 및 배송 조건:
|
JIS F 7203 해양 진흙 상자에는 두 가지 유형이 있습니다: S 유형 및 L 유형
몸체: 주사철/제철
필터: SUS
볼트: 금속

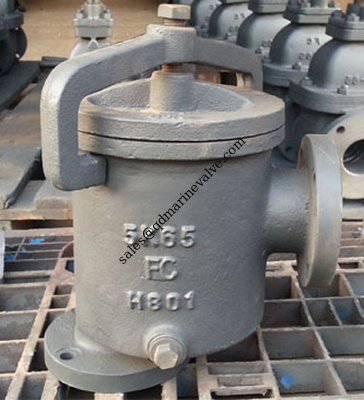

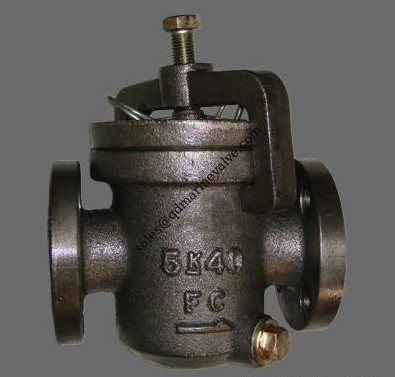

JIS F 7203 MARINE MUD BOXES 5K
크기: DN50-DN125
압력:5K
설계 표준: JIS F7203-1996
시험 표준: JIS 7400-1996
수압 시험 압력: 몸체 0.1Mpa
JIS B2220 - 5K에 따른 플랜지 크기
몸체: 철 (FC200)
카본: 주사철 (FC200)
커버 푸시: 주사철 (FC200)
세일러: SS400 또는 SUS304
|
DN
|
d | L | L1 | D | C | 구멍 (n-d) | t | E |
| 40 | 40 | 90 | 22.5 | 120 | 95 | 4-15 | 16 | 145 |
| 50 | 50 | 120 | 40 | 130 | 105 | 4-15 | 16 | 145 |
| 65 | 65 | 150 | 52.5 | 155 | 130 | 4-15 | 18 | 180 |
| 80 | 80 | 160 | 55 | 180 | 145 | 4~19 | 18 | 195 |
| 100 | 100 | 190 | 70 | 200 | 165 | 8~19 | 20 | 225 |
| 125 | 125 | 235 | 87.5 | 235 | 200 | 8~19 | 20 | 275 |
| 150 | 150 | 280 | 110 | 265 | 230 | 8~19 | 22 | 320 |
| 200 | 200 | 330 | 135 | 320 | 280 | 8-23 | 24 | 405 |
| 250 | 250 | 380 | 155 | 385 | 345 | 12-23 | 26 | 525 |
